供应烧结陶瓷球阀升降式高温电炉 1套
SJ—130—16升降炉技术
一、概述：
本系列电炉为周期作业式，发热元件为硅钼棒，设计温度为1650℃，设计功率为130KW，具有操作方便、控温精度高等特点。
二、技术参数：
型 号： SJ—130—16
工作室尺寸： 1200×600×850mm（长×宽×高）
设计温度： 1650℃
额度温度： 1600℃
设计功率： 130KW
电 压： 3相380V
控温区： 3区（分布位置）
控制方式： PID全自动控制（30段程序自动升温）
发热元件： 硅钼棒
控温精度： ±2℃
空炉最快升温： ≤5h
热电偶： B分度
炉温均匀度： ≤10℃（保温过程）
设备总重： 约6T
三、结构简介：
本设备有炉体、保温材料、发热元件、升降系统、控制柜、测温系统等组成。
1、炉壳：
1.1、骨架由型钢焊接，炉壳由A3钢板折边焊接而成。
1.2、外壳外表面采用环保型195—A喷塑处理，达到美观、大方。

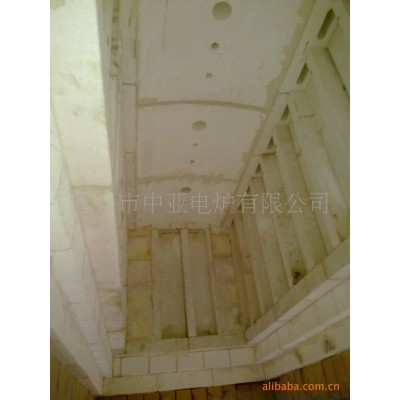

2、炉衬：
2.1、炉衬采用刚玉成型炉衬砌筑。
2.2、炉衬最高耐热温度1700℃。
2.3、根据炉膛尺寸设计要求而定制炉衬。
3、保温系统：
3.1、保温材料紧贴于炉衬外面，共有5层组成。
3.2、第1层采用密度1.0g/cm3氧化铝砖，耐温1650℃。
3.3、第2层采用密度0.8g/cm3氧化铝砖，耐温1600℃。
3.4、第3层采用密度0.6g/cm3氧化铝砖，耐温1400℃。
3.5、第4层采用密度0.6g/cm3氧化铝砖，耐温1200℃。
3.6、第5层采用密度0.6g/cm3氧化铝砖，耐温1000℃。
3.7、紧贴炉壳采用密度0.02g/cm3氧化铝纤维，耐温900℃。
3.8、所有耐火砖（除炉衬）均采用230×113×65mm标准型砖组成。
4、发热元件：
4.1、采用U型硅钼棒。
4.2、四周顶部布置。
4.3、3区加热。
5、控制柜：
5.1、3区控温。
5.2、PID程序自动控制。
5.4、超温断电功能，超温声关报警功能。
5.5、按钮中文标识。
5.6、外壳采用标准柜，并且静电喷塑，可视结构。
5.7、控温仪表采用中德合资上海国龙仪表TCW—32B型
5.8、可靠安全接地，外壳带电自动断电功能。
5.9、过流限副设定功能。

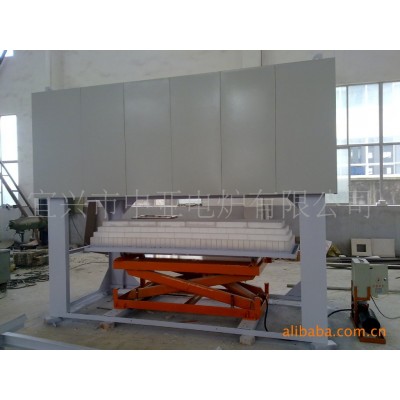

6、升降机构：
6.1、升降机构采用电动液压升降。
6.2、超出升降范围自动断电。
6.3、升降平稳，操作方便，料台可移出炉体，方便用户装料
7、测温系统：
7.1、热电偶采用“B”分度号。
7.2、热电偶套瓷管保护。
8、变压器：
8.1、采用干式变压器。
8.2、设计功率：130KW
8.3、保修期1年。
8.4、采用双玻璃电磁绕制。
四、成套供应范围
1、升降炉炉体 1套
2、控制系统 1套
3、资 料 1份
4、各类配件 1套
5、变压器 3台
五、成套价格及制造周期
1、合同生效后30天交货。
2、预付后发货30%，货到调试合格后付至90%，余款10%于质保期满后一周内一次性付清。
3、成套价格： 19.74 万（含税价）
分类报价： 升降炉
1、外 壳： 0.8万
2、炉 衬： 3.3万
3、保温材料： 1.6万
4、控制柜： 3区 2.4万
5、热电偶： 3支“B” 0.75万
6、发热元件： 24支 1.34万
7、升降系统： 液压升降 1.9万
8、变压器： 3台共150KW 2.55万
9、工人工资： 0.6万
10、税 收： 1.6万
11、调试运费： 0.5万
12、辅助材料及表面处理： 0.8万
13、利 润： 1.6万
合计： 19.74 万元
六、服务承诺
本公司坚持完善的售后服务，保障用户利益：
1、按国家有关规定对产品实行“保修”保用期12个月。在保用期内，除使用不当造成的损坏外，工厂免费“保修”。请列出保用期内出现故障保换的部件。
2、“保修”期外，工厂将提供优惠的备件和各项修理服务。请列出主要部件的备件价格。
3、产品交货后，工厂销售部门有专人与用户联系，以定期了解设备使用状况，协助用户及时解决可能出现的问题。
4、设备出现故障，24小时内到达用户，同时提出方案，当场解决或协商解决。
