产品详情
技术参数-机器规格
项目ITEM | 规格SPEC | 机型SGM-450B | |
主要规格 | 工作室尺寸 | 150×450mm | |
最大研磨长度 | 465mm | ||
最大研磨宽度 | 175mm | ||
主轴中心至工作室面距离 | 400mm | ||
标准磁盘尺寸 | 150×400mm | ||
左右进给 | 手动行程 | 465mm/520mm | |
油压行程 | |||
工作室速度 | |||
前后进给 | 快速进给 | ||
自动进给 | |||
手轮每旋转一圈 | 5mm | ||
手轮每格 | 0.02mm | ||
升降进给 | 手轮每旋转一圈 | 1mm | |
手轮每格 | 0.005mm | ||
砂轮 | 砂轮尺寸 | Φ180×13×Φ31.7 | |
主轴转速50HZ/60HZ | 3000/3600rpm | ||
马达 | 主轴马达 | 1HP/1.5HP | |
前后马达 | |||
上下马达 | |||
油压马达 | 1HP | ||
吸尘马达 | 1/2HP | ||
水泵马达 | 1/8HP | ||
体积 | 长*宽*高(mm) | 1675×1214×1968 | |
重量 | 净重 | 880kg | |
标准型:工作台齿轮传动 B:工作台铜丝传动 S:内置式吸尘 1A:左右油压驱动 2A:前后马达、左右液压驱动 3A:2A+上下快速 AD:2A+上下伺服(三轴全自动) | |||
标准附件 | |||
砂轮法兰 | 1套 | 工具箱及工具 | 1套 |
砂轮拆卸器 | 1支 | 水平调整螺丝及垫块 | 1套 |
砂轮Y型扳手 | 1套 | 砂轮Φ180×13×Φ31.7mm | 1套 |
平衡棒 | 1支 | 使用说明书及另件表 | 各1份 |
特殊附件 | |||
光学尺 | 圆弧修整器 | 角度修整器 | 精密平口钳 |
砂轮平衡架 | 纸袋式滤清机 | 自动平衡砂轮整轮器 | 法兰 |
平行整轮器 |
特征描述
•机器结构

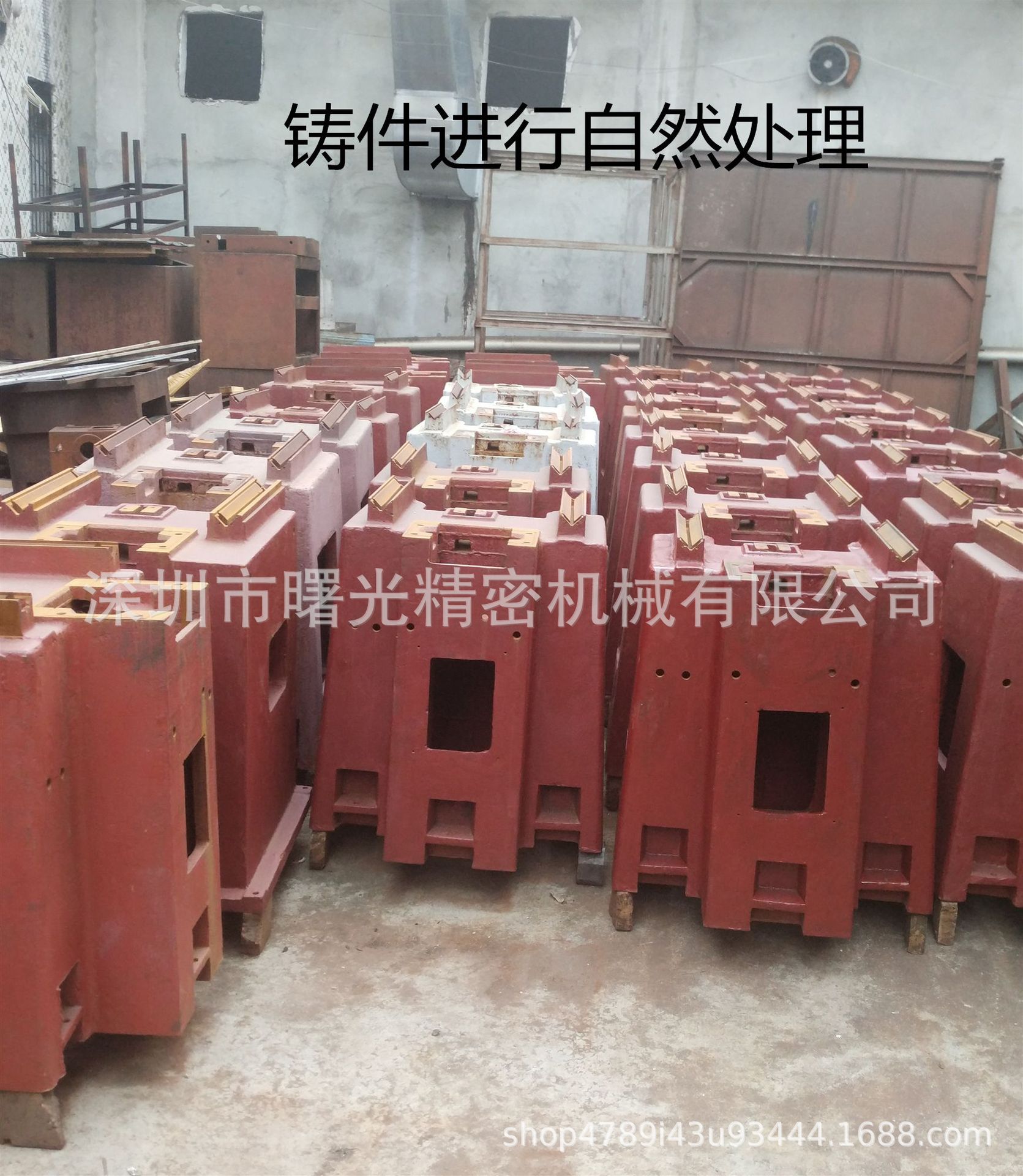

本机主要铸件使用高级耐磨铸件,并经退火处理及自然时效处理以确保其刚性以及耐磨性,大大增加了机器的使用寿命。
前后使用双“V”型导轨,提高磨削时的稳定性及精度。
•滑 道
本机左右及前后滑道粘贴进口耐磨导轨带(铁氟龙)TURCITEB,并经精密铲花以延长机器的使用精度及寿命。
•主 轴

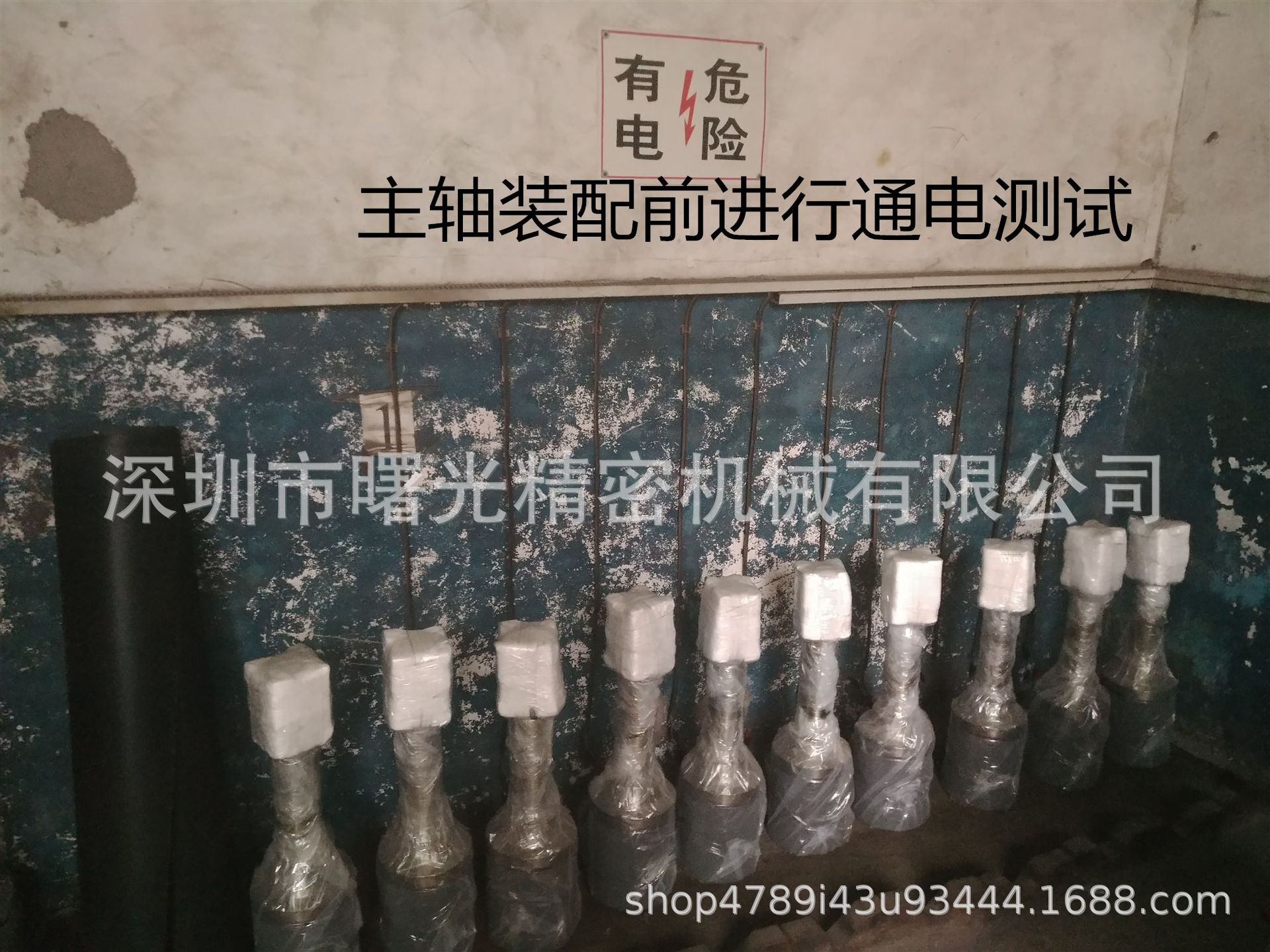

本机使用整体式主轴,采用P4级轴承,在高速旋转下低噪音、低震动,且主轴扭力大,适合切削及成型研磨。
•工作台传动系统
工作台传动使用包钢丝同步带式传动,减少更换钢丝绳的烦恼,工作台与同步带采用柔性连接,保证传动平稳,手轮手柄
位置任意可调,是磨削小工作更加方便。
•强力吸尘装置
设有内置式滤尘系统(SGM-350S),减少占用空间,有效过滤磨削粉尘,使工作环境更加干净、舒适。
•自动润滑系统
循环式自动润滑,当主轴启动即可向滑道和螺杆提供润滑,降低磨损延长工作精度及寿命,又可省去时常忘记加油的烦恼。
•自流式设计
封导轨进行恒压供油,解决电磁泵间隙供油给工作导轨精度造成误差。
用途/应用领域
工厂实拍图片

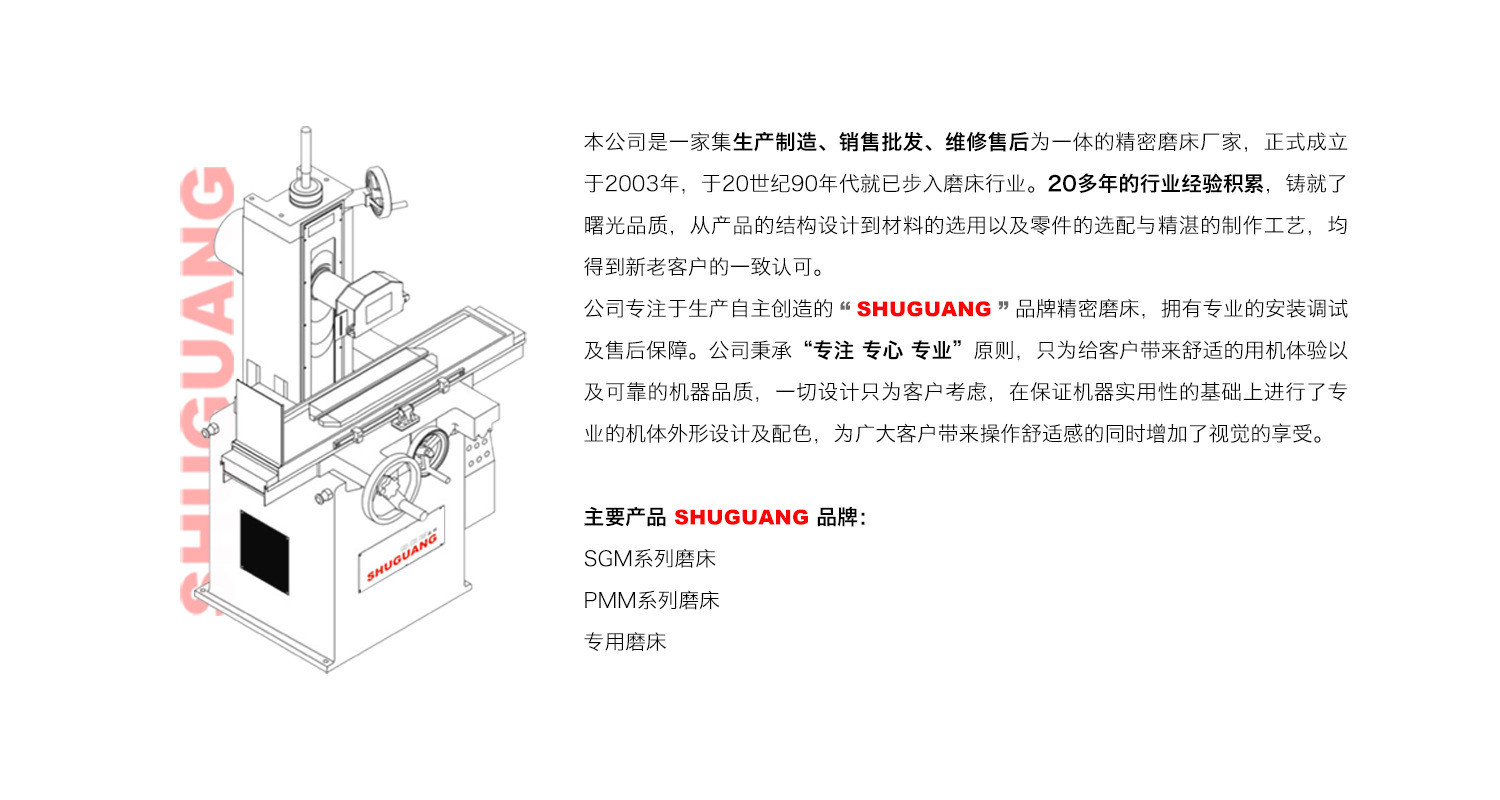

品牌介绍
