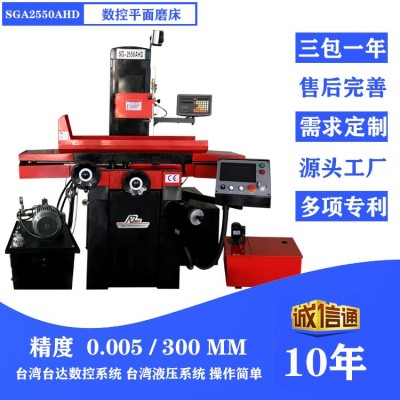

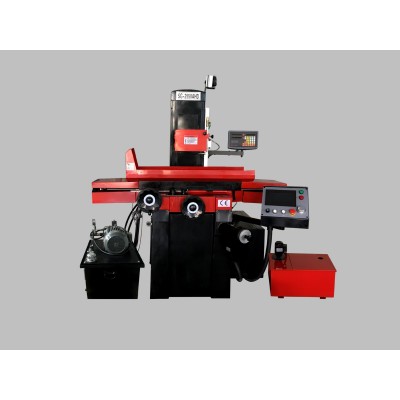

型号Model
项目Description | 单位 Unit | SG2550AH | |
SG2550AHR | |||
SG2550AHD | |||
工作台面积（宽×长） Table size(W×L) | mm | 254×508 | |
左右最大移动量 Max.longitudinal travel | mm | 560 | |
工作台前后最大移动量 Cross tranal | mm | 275 | |
主轴轴线至工作台面最大距离 Max.distance from spindle center to table | mm | 450 | |
电磁吸盘尺寸 Magnetic chuck size | mm | 250×500 | |
工作台纵向移动速度 Speed of table longitudinal movement | m/min | 7～23 | |
工作台横向移动 Table transverse movement | 自动进给量 Auto feed | mm/min | 0.1～8 |
机动速度 Rapid speed | m/min | 990 | |
手轮进给量 Feed of handwheel | mm/div. | 0.02 | |
磨头垂直移动 Wheelhead vertical movement
| 自动进给量 Auto feed | mm/stroke | ———（H/R mode）0.005/0.01/0.02/0.03/0.04/0.05 (only for D model) |
快速进给 Rapid speed | mm/min | ———（H mode）610 (only for R model) 480 (only for D model) | |
手轮进给 Feed of handwheel | mm/div. | 0.005 | |
砂轮 Grinding wheel | 转速Speed | rpm | 50Hz 2850 60Hz 3450 |
尺寸 (OD×W×ID)Size | mm | 200×20×31.75 | |
主轴马达Spindle Motor | KW | 2.2 | |
液压站马达Hydranlic Motor | KW | 0.75 | |
冷却泵马达Cooling pump motor | KW | 0.04 | |
升降马达Elevating Motor | KW | ———（H mode）0.25 (R mode) 0.5 (D mode,servo motor) | |
前后驱动电机Cross feed motor | KW | 0.04 | |
工作台最大载重量（含吸盘） Max.loading capacity of table(include magnetic chuck) | kg | 180 | |
总额定功率Total rated power | KW | 3.7 | |
机器高度Height of machine | mm | 1675 | |
占地面积（长×宽） Floor space(L×W) | mm | 2300*1600 | |
毛重Gross weight | kg | 1800 | |
包装尺寸（长×宽×高） Package dimensions(L×W×H) | mm | 2000*2100*2175 | |
【说明】
1.X轴为左右，一V一平导轨进口塑条，台湾液压油缸及液压阀驱动，速度8—25米/分无爬行抖动。
2.Y轴为前后，双V导轨进口塑条，磨制滚珠丝杠传动配减速电机，前后自动换向。
3.Z轴为上下，方轨及压板形式，磨制滚珠丝杠传动，配台达系列750W驱动及伺服，红外线光电开关，上限位开关。单点定位精度0.005mm，重复定位精度0.002mm。
4.C轴为砂轮旋转轴，采用2.2千瓦磨床专用主轴电机，主轴1440转跳动0.003mm以内。如客户配小于300mm的金刚石，转速要求，需加变频器和变频电机（特殊配置需加钱的）达到磨床标准线速度。
5.工作台上配250*500的强力吸盘
6.高压水泵，电子供油泵，外露式废油箱。
